Bảng báo giá hộp nối cáp ngầm hạ thế 3M mới nhất 2025
Act Hưng Phát là đại lý phân phối hộp nối cáp ngầm hạ thế GTS và 90NA chính hãng 3M, Hàng mới 100%, có đầy đủ hóa đơn chứng từ CO, CQ, hỗ trợ giao hàng tận nơi trên toàn quốc. Dưới đây là bảng giá mới nhất năm 2025 kính mời Quý khách tham khảo:
Báo giá hộp nối cáp ngầm hạ thế GTS 3M
Báo giá hộp nối hạ thế cuốn băng đổ keo 3M
Tên sản phẩm
Mã hiệu
Giá thị trường
Hộp nối cáp ngầm hạ thế GTS 3M 16mm2, 25mm2
0,6/1kV GTS 1/4Cx16...25
950.000
Hộp nối cáp ngầm hạ thế GTS 3M 35mm2, 50mm2
0,6/1kV GTS 1/4Cx35...50
1.150.000
Hộp nối cáp ngầm hạ thế GTS 3M 70mm2, 95mm2
0,6/1kV GTS 1/4Cx70...95
1.850.000
Hộp nối cáp ngầm hạ thế GTS 3M 120mm2, 150mm2
0,6/1kV GTS 1/4Cx120...150
2.490.000
Hộp nối cáp ngầm hạ thế GTS 3M 185mm2, 240mm2
0,6/1kV GTS 1/4Cx185...240
2.950.000
Hộp nối cáp ngầm hạ thế GTS 3M 300mm2, 400mm2
0,6/1kV GTS 1/4Cx300...400
3.690.000
Hộp nối cáp ngầm hạ thế Seri GTS 3M là loại hộp nối cáp ngầm dùng để nối 2 sợi cáp ngầm có điện áp dưới 1kV với nhau, chúng sử dụng phương pháp cuốn băng quanh mối nối rồi bơm keo dể làm kín.
Paking List của hộp nối cáp ngầm hạ thế cuốn băng đổ keo GTS
1. Băng cao su cách điện hạ thế 2155 (19mmx6.7m)
2. Băng lưới độn P-3F (19mmx9.14m)
3. Nhựa Resin PU cách điện 40
4. Gói chùi cáp CC2
5. Van bơm IF
6. Băng keo đánh dấu pha (đỏ, vàng xanh, đen)
7. Lò xo vòng ép loại số 4 CFS-4
8. Dây tiếp địa đồng bện
9. Băng dính hàn kín 764 3M
10. Ống nối đồng đổ
11. Hướng dẫn lắp đặt

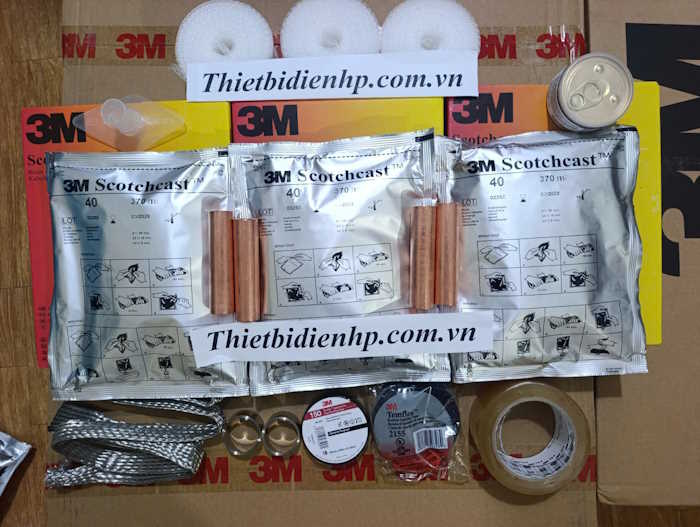

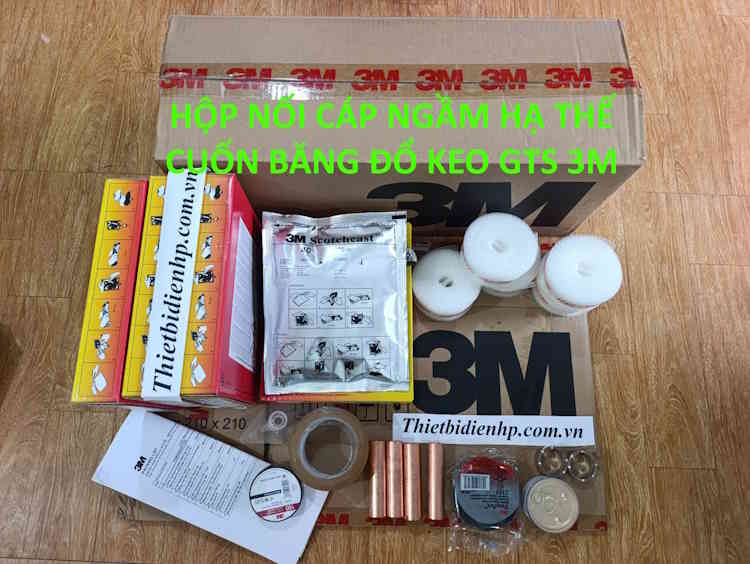

Hình ảnh thực tế hộp nối cáp ngầm hạ thế GTS 3M
Review hộp nối cáp hạ thế GTS 3M 4x120/150mm2
Các bước thi công hộp nối hạ thế GTS 3M
Dưới đây là một số bước cơ bản để các bạn dễ hình dung trước khi mua hộp nối cáp hạ thế GTS để nối cáp. Chi tiết hướng dẫn lắp đặt đã có trong mỗi sản phẩm
Bước 1: Xác định chiều dài mối nói, bóc bỏ lớp PVC, lớp giáp, và lớp độn của cáp
Bước 2: Bóc bỏ lớp cách điện XLPE của lõi cáp, vệ sinh lõi đồng bằng dung dịch CC2
Bước 3: Tiến hành ép nối lõi cáp với nhau bằng ống nối đồng
Bước 4: Bọc vị trí mối nối đồng bằng cao su cách điện hạ thế 2155
Bước 5: Làm tiếp địa cho sợi cáp
Bước 6: Sử dụng băng lưới độn P-3F để cuộn mối nối
Bước 7: Sử dụng băng 764 tạo lớp vỏ cho mối nối
Bước 8: Trộn keo Resin và bơm vào mối nối

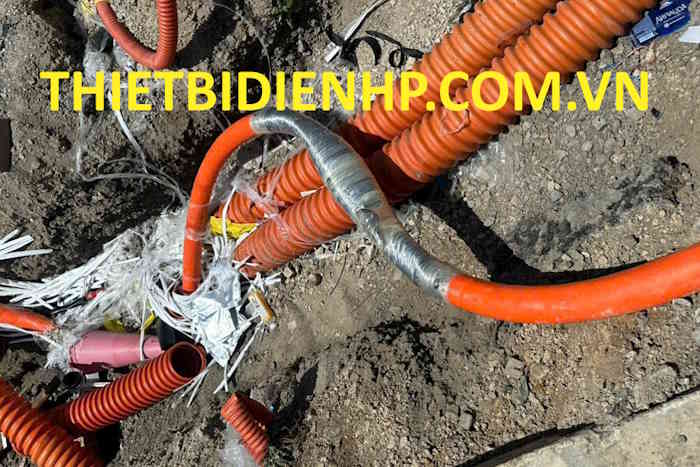

Hình ảnh hộp nối cáp hạ thế GTS 3M thi công song
Báo giá hộp nối cáp hạ thế 3M 90NA
Bảng giá hộp nối cáp hạ thế 90NA
Mã hiệu
Mã hiệu
Giá thị trường
Hộp nối cáp hạ thế 6mm2, 10mm2 90NA1
0.6/1KV 1/4C X 6...10mm2, KIT 90-NA1
790.000
Hộp nối cáp hạ thế 16mm2, 25mm2 90NA2
0.6/1KV 1/4C X 16...25mm2, KIT 90-NA2
980.000
Hộp nối cáp hạ thế 35mm2, 50mm2 90NA3
0.6/1KV 1/4C X 35...50mm2, KIT 90-NA3
1.590.000
Hộp nối cáp hạ thế 70mm2, 95mm2 90NA4
0.6/1KV 1/4C X 70...95mm2, KIT 90-NA4
1.950.000
Hộp nối hạ thế 90NA 3M là gì?
Hộp nối cáp hạ thế 90NA 3M là dạng hộp nối cáp ngầm hạ thế sử dụng khuôn nhựa để đổ keo bảo vệ mối nối
Ưu điểm: Phương pháp thi công đơn giản, người thi công không đòi hỏi chuyên môn cao.
Nhược điểm: Chỉ phù hợp với cáp có tiết diện nhỏ, những cáp có tiết diện lớn thi công rất khó khăn
Paking List của hộp nối cáp ngầm hạ thế 90NA
1. Băng dính cách điện Temflex Plus PVC
2. Khuôn nhựa (2 mảnh)
3. Nhựa Resin PU cách điện 40
4. Giấy giáp
5. Ống nối đồng, dây tiếp địa, lò xo vòng ép

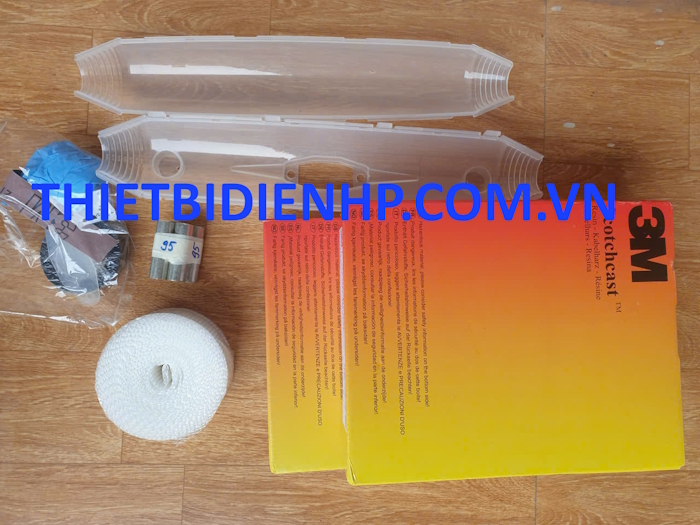

Hình ảnh thực tế hộp nối cáp hạ thế đỏ keo 90NA 3M
Các bước thi công hộp nối 90NA 3M
Bước 1: Bóc bỏ lớp PVC, Giáp, lớp độn của vị trí sợi cáp cần nối
Bước 2: Loại bỏ lớp XLPE của lõi cáp, vệ sinh sạch lõi cáp bằng giấy nhám 3M
Bước 3: Dùng kìm ép thủy lực ép ống nối đồng để nối 2 sợi cáp với nhau
Bước 4: Dùng băng keo dính Temflex Plus PVC bọc lại lõi đồng
Bước 5: Ốp khuôn nhựa vào mối nối
Bước 6: Trộn keo Resin PU cách điện 40 và đổ vào khuôn nhựa

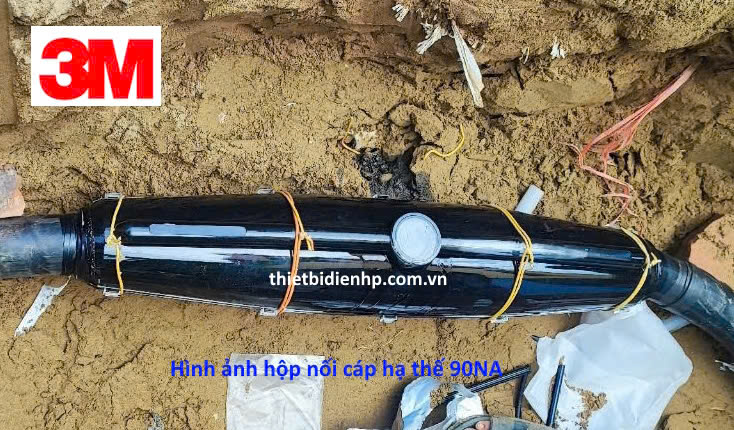

Hình ảnh hộp nối cáp ngầm hạ thế 90NA thi công song
Chính sách bảo hành hộp nối cáp hạ thế
Hộp nối cáp hạ thế 3M: Được bảo hành 12 tháng kể từ ngày nhận hàng
Cam kết chất lượng sản phẩm:
- Hàng nhập khẩu chính hãng 3M được đóng gói tại Việt Nam
- Hàng có đầy đủ CO, CQ, Hóa đơn VAT
Ưu đãi khi lựa chọn dịch vụ tại Act Hưng Phát
- Báo giá nhanh chóng
- Hỗ trợ khách hàng 24/7, Tư vấn kỹ thuật trọn đời
- Hỗ trợ giao hàng tận nơi trên toàn quốc
- Nhận chính sách giá ưu đãi tốt nhất thị trường
